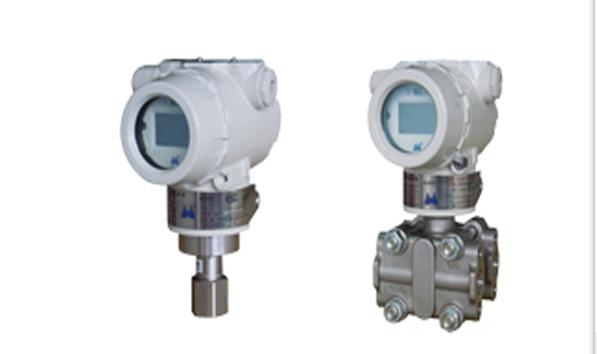

2020TG 远传压力变送器
2020TA远传绝对压力变送器

应 用
　　 Multi Vision 2000T系列变送器用于工业过程全系列差压、压力、绝对压
力的测量，具有模拟或数字输出信号。2020TG远传压力变送器是由2020TG压力
变送器和远传密封装置组成，类似地，2020TA远传绝对压力变送器是2020TA绝
对压力变送器和远传密封装置组成。远传密封装置是充液的膜片隔离系统。根
据类型的不同，远传密封装置可直接与变送器或通过柔性的由毛细管与变送器
本体相连。毛细管的长度由安装位置决定。远传密封装置的过程接液部件可以



选择不同的材料，如不锈钢、哈氏合金C或钽，取决于抗腐蚀性的要求。具有完整系列的各种罐充液，如适
用于食品和医药行业的植物油。2020TG远传压力变送器测量压力或液位，其测量范围（未迁移时）为0－
6kPa～60MPa，2020TA远传绝对压力变送器测量绝对压力，其测量范围（未迁移时）为0－6kPa～3MPa绝对
压力。
工作原理
　　结构上，2020TG远传压力变送器由2020TG压力变送器和远传密封装置组成，远传密封装置包括充液的
毛细管（直接安装形式无）和充液法兰组成。2020TG远传压力变送器的工作原理与2020TG压力变送器相同
，参见2020TG压力变送器，只是压力传递路径略有不同：作用的压力首先经远传密封装置上的隔离膜片和
罐充液，再经变送器本体，最后到达测量传感器。同样，2020TA远传绝对压力变送器则与2020TA绝对压力
变送器类似。

2020TG远传压力变送器/2020TA远传绝对压力变送器本体型谱
选型 基本选型代码 选项代码 选型举例 3）
2020TG压力变送器 V15753- V15753-
2020TA绝对压力变送器 V15754-
V15754-
通讯
4－20mA/HART
PROFIBUS－PA

H
P


H
测量范围（未迁移时） 1）
0－6kPa～40kPa
0－25kPa～250kPa
0－300kPa～3MPa
0－1MPa～10MPa
0－6MPa～60MPa

C
D
F
G
H

D
0－6kPa～40kPa绝压
0－25kPa～250kPa绝压
0－300kPa～3MPa绝压
L
M
O

测量传感器（量程6kPa及40kPa（量程代码：C、L））
膜片
陶瓷
O形圈
丁腈橡胶

1






4
测量传感器（量程250kPa至60MPa（量程代码：D、F、G、H、M、O））
膜片
哈氏合金C
罐充液
硅油

4



过程连接材料
不锈钢

A



A
过程连接 　　
远传法兰　　　　　　

G


G
放大器外壳
类型

材料

电气连接


D
横式外壳（Barre型）不粘胶铭牌 铝合金
NPT 1/2内螺纹
一个M20×1.5电缆密封扣
D
E

横式外壳（Barre型）不粘胶铭牌 不锈钢（不可选配就地按钮5C2） NPT 1/2内螺纹
J

横式外壳（Barre型）不粘胶铭牌 铝合金 NPT 1/2内螺纹
A*

放大器外壳附件
就地按钮（不适用代码为J的外壳）
液晶表头
背光液晶表头（仅适用HART通讯）
瞬态过压保护（不适用本安型防爆场合）


5C2
5C4
5C5
5C6
5C2
5C4
防爆
Ex dIICT6（不带电缆密封扣）（不适用量程C、L）
Ex iaIICT6（Profibus：Ex iaIIB/IICT6）


5A1
5A3

安装支架
墙装弯支架，碳钢
2"管装平支架，碳钢
墙装弯支架，不锈钢
2"管装平支架，不锈钢


B11
B12
B13
B14
B12
位号
写在铭牌上（最多30个字符）
不锈钢标牌（最多30个字符）


205
5C8

使用说明书
英语
中文


Z2E
Z2C


Z2C
铭牌
英文铭牌
中文铭牌


E
C


C
　　　注：1）远传压力变送器的量程范围应综合考虑变送器本体和远传密封装置，为了使变送器性能最优，建议
　　　　　　 选择量程比≤10：1。
　　　　　2）选项可以不选、选一或选多。
　　　　　3）选型举例：2020TG压力变送器本体 订货号：V15753－HD4AGD/5C2/5C4/B12/Z2C/C
　　　DN 25/DN 1" 扁平式远传法兰（带内部膜片） 1）
选项 基本选型代码
代码

选型举例 3）
远传密封装置
直接安装（无毛细管）
带毛细管

699
754



754
材料
膜片和密封面，材料：不锈钢
306 Ti不锈钢
密封圈（仅额定压力PN 6.4MPa或Class 600）
PTFE


法兰 2）
符合DIN 2501，材料：316 Ti不锈钢（不推荐）
标称直径 额定压力 密封面
DN25 PN1.6MPa/4MPa D型（DIN 2526）
符合ANSI B 16.5，材料：316 Ti不锈钢
标称直径 额定压力 密封面
DN 1" Class 150 RF型



P70


P72







P72
灌充液
硅油

074


074
毛细管长度（标准长度）
1米
2米
4米
6米
1米～6米的特殊长度：下一档标准长度的基本价格加上额外费用

755
757
759
760
764




760
特性（选项）
带PVC保护层的毛细管

775

　　　注：1）对于额定压力、材质、密封面、罐充液的其它选择可按要求指定。
　　　　　　 远传密封装置的三位数代码加入到变送器本体的订货号之后，用斜划线分开。
　　　　　2）选择的远传法兰的额定压力应大于选择的变送器本体的最大量程。
　　　　　3）选型举例：DN 1"扁平式远传法兰 订货号：/754/P72/074/760
　　　DN 50/DN 2" 扁平式/插入式远传法兰 1）
选项 基本选型代码
代码

选型举例 3）
远传密封装置
直接安装（无毛细管）
带毛细管

699
754



754
标称直径 　　　　　　　密封面 　　　　　　膜片/密封面材质
DN 50（DIN 2501） 　　E型（DIN 2526） 　　　316L不锈钢
（不推荐使用）　　　　　　　　　　　　　　　 哈氏合金C
　　　　　　　　　　　　　　　　　　　　　　　　钽
DN 2"（ANSI B 16.5） 　RF型（ANSI B 16.5）　316L不锈钢
　　　　　　　　　　　　　　　　　　　　　　 哈氏合金C
　　　　　　　　　　　　　　　　　　　　　　　　钽

P00
P01
P02
P09
P10
P11



P09
额定压力 2）
DN 50 （DIN 2501） 　　　　PN1.6MPa/4MPa
（不推荐使用）　　　　　　 PN6.4MPa
　　　　　　　　　　　　　 PN10MPa
DN 2"（ANSI B 16.5）　　　 Class 150
　　　　　　　　　　　　　 Class 300
　　　　　　　　　　　　　 Class 600

P30
P31
P32
P33
P34
P35



P33
扁平式/插入式
扁平式
插入式（但无“钽”材质膜片）
　　　　　　　插入式，316L不锈钢　　 插入长度50毫米
　　　　　　　　　　　　　　　　　　 插入长度100毫米
　　　　　　　　　　　　　　　　　　 插入长度150毫米
　　　　　　　插入式，哈氏合金C 　　 插入长度50毫米
　　　　　　　　　　　　　　　　　　 插入长度100毫米
　　　　　　　　　　　　　　　　　　 插入长度150毫米

P50

P51
P52
P53
P54
P55
P56

P50
灌充液
硅油
氟油
高温硅油（不适用于直接安装形式，代码699）
植物油

074
687
663
673

074
毛细管长度（标准长度）
1米
2米
4米
6米
8米
1米～8米的特殊长度：下一档标准长度的基本价格加上额外费用

755
757
759
760
761
764



760
特性（选项）
带PVC保护层的毛细管

775

法兰贴膜
隔离膜片贴聚全氟乙丙烯膜

F46

　　　注：1）对于额定压力、材质、密封面、罐充液的其它选择可按要求指定。
　　　　　　 远传密封装置的三位数代码加入到变送器本体的订货号之后，用斜划线分开。
　　　　　2）选择的远传法兰的额定压力应大于选择的变送器本体的最大量程。
　　　　　3）选型举例：DN 2"扁平式远传法兰 订货号：/754/P09/P33/P50/074/760
　　　DN 80/DN 3" 扁平式/插入式远传法兰 1）
选项 基本选型代码
代码

选型举例 3）
远传密封装置
直接安装（无毛细管）
带毛细管

699
754



754
标称直径 　　　　　　　密封面 　　　　　　膜片/密封面材质
DN 80（DIN 2501） 　　E型（DIN 2526） 　　　316L不锈钢
（不推荐使用）　　　　　　　　　　　　　　　 哈氏合金C
　　　　　　　　　　　　　　　　　　　　　　　　钽
DN 3"（ANSI B 16.5） 　RF型（ANSI B 16.5）　316L不锈钢
　　　　　　　　　　　　　　　　　　　　　　 哈氏合金C
　　　　　　　　　　　　　　　　　　　　　　　　钽

P12
P13
P14
P21
P22
P23



P21
法兰　　　　　　　　　　　 额定压力 2）
DN 80 （DIN 2501） 　　　　PN1.6MPa/4MPa
（不推荐使用）　　　　　　 PN6.4MPa
　　　　　　　　　　　　　 PN10MPa
DN 3"（ANSI B 16.5）　　　 Class 150
　　　　　　　　　　　　　 Class 300
　　　　　　　　　　　　　 Class 600

P36
P37
P38
P39
P40
P41



P39
扁平式/插入式
扁平式
插入式（但无“钽”材质膜片）
　　　　　　　插入式，316L不锈钢　　 插入长度50毫米
　　　　　　　　　　　　　　　　　　 插入长度100毫米
　　　　　　　　　　　　　　　　　　 插入长度150毫米
　　　　　　　插入式，哈氏合金C 　　 插入长度50毫米
　　　　　　　　　　　　　　　　　　 插入长度100毫米
　　　　　　　　　　　　　　　　　　 插入长度150毫米

P50

P57
P58
P59
P60
P61
P62



P59
灌充液
硅油
氟油
高温硅油（不适用于直接安装形式，代码699）
植物油

074
687
663
673

074
毛细管长度（标准长度）
1米
2米
4米
6米
8米
11米
1米～11米的特殊长度：下一档标准长度的基本价格加上额外费用

755
757
759
760
761
762
764


760
特性（选项）
带PVC保护层的毛细管

775

法兰贴膜
隔离膜片贴聚全氟乙丙烯膜

F46

　　　注：1）关于额定压力、材质、密封面、罐充液的其它选择可按要求指定。
　　　　　　 远传密封装置的三位数代码加入到变送器本体的订货号之后，用斜划线分开。
　　　　　2）选择的远传法兰的额定压力应大于选择的变送器本体的最大量程。
　　　　　3）选型举例：DN 3"插入式远传法兰 订货号：/754/P21/P39/P59/074/760
　　　DN 4" 扁平式/插入式远传法兰 1）
选项 基本选型代码
代码

选型举例 3）
远传密封装置
直接安装（无毛细管）
带毛细管

699
754

699
标称直径 　　　　　　　密封面 　　　　　　膜片/密封面材质
DN 4"（ANSI B 16.5） 　RF型（ANSI B 16.5）　316L不锈钢
　　　　　　　　　　　　　　　　　　　　　　 哈氏合金C
　　　　　　　　　　　　　　　　　　　　　　　　钽

W33
W34
W35

W33
法兰　　　　　　　　　　　 额定压力 2）
DN 4"（ANSI B 16.5）　　　 Class 150
　　　　　　　　　　　　　 Class 300

W36
W37

W36
扁平式/插入式
扁平式
插入式（但无“钽”材质膜片）
　　　　　　　插入式，316L不锈钢　　 插入长度50毫米
　　　　　　　　　　　　　　　　　　 插入长度100毫米
　　　　　　　　　　　　　　　　　　 插入长度150毫米
　　　　　　　插入式，哈氏合金C 　　 插入长度50毫米
　　　　　　　　　　　　　　　　　　 插入长度100毫米
　　　　　　　　　　　　　　　　　　 插入长度150毫米

W38

W39
W40
W41
W42
W43
W44



W41
灌充液
硅油
氟油
高温硅油
植物油

074
687
663
673

074
毛细管长度（标准长度）
1米
2米
4米
6米
8米
11米
16米

755
757
759
760
761
762
763

755
特性（选项）
带PVC保护层的毛细管

755


775
法兰贴膜
隔离膜片贴聚全氟乙丙烯膜

F46

　　　注：1）关于额定压力、材质、密封面、罐充液的其它选择可按要求指定。
　　　　　　 远传密封装置的三位数代码加入到变送器本体的订货号之后，用斜划线分开。
　　　　　2）选择的远传法兰的额定压力应大于选择的变送器本体的最大量程。
　　　　　3）选型举例：DN 4"插入式远传法兰 订货号：/699/W33/W36/W41/074/755/775
　　 扁平式1199PFW型远传装置
选项
代码

选型举例
远传密封装置
带毛细管

754


754
标称直径
ANSI标准 DN 3" Class 150

11


11
远传装置膜片材料
316L不锈钢
哈氏合金C
钽

A
B
C

A
壳体材料
316SST

11


11
灌充液
硅油
氟油
高温硅油
植物油

074
687
663
673

074
毛细管长度（标准长度）
1米
2米
4米
6米
8米
> 8米（最长14米）特殊长度

755
757
759
760
761
764

755
特性（选项）
带PVC保护层的毛细管

775



法兰贴膜
隔离膜片贴聚全氟乙丙烯膜

F46

　　　 注：1）选型举例：1199PFW扁平式远传 订货号：/754/11/A/11/074/757
　　 螺纹安装式远传
选项
代码

选型举例
远传密封装置
带毛细管

754


754
膜片/密封面材料
316L不锈钢
哈氏合金C
钽

W58
W59
W60

W58
冲洗备用孔
无
有

W61
W62


W61
结构材料
上套为316不锈钢，安装环为碳钢镀锌，垫圈为石棉或氟橡胶，丁腈橡胶
上套为316不锈钢，安装环为316不锈钢，垫圈为石棉或氟橡胶，丁腈橡胶

W63
W64

W63
下套材料
316不锈钢

W65


W65
引压连接孔
NPT 1/2-14锥管螺纹

W67


W67
灌充液
硅油
氟油
高温硅油
植物油
074
687
663
673

074
毛细管长度（标准长度）
1米
2米
4米
6米
8米
> 8米（最长14米）特殊长度

755
757
759
760
761
764



760
特性（选项）
带PVC保护层的毛细管

775



　　　 注：1）选型举例：螺纹安装式远传 订货号：/754/W58/W61/W63/W65/W67/074/760
　　 夹紧式远传/DN 2"
选项
代码

选型举例
远传密封装置
直接安装（无毛细管）

699


标称直径 　　　　　　　额定压力 　　　　　　过程接液部件
DN 2" 　　　　　　　　　PN 4MPa　　　　　　 316 Ti不锈钢
DN 2" 　　　　　　　　　PN 4MPa　　　　　　 哈氏合金C

716
726


密封圈
丁腈橡胶
PTFE

714
715


灌充液
硅油
氟油
植物油

074
687
673

074
　　 耦合式远传/ DN 50
选项
代码

选型举例
远传密封装置
直接安装（无毛细管）
带毛细管

699
754



标称直径 　　　　　　　额定压力 　　　　　　过程接液部件
DN 50 　　　　　　　　 PN 2.5MPa　　　　　　316 Ti不锈钢
DN 50 　　　　　　　　 PN 2.5MPa　　　　　　 哈氏合金C

712
713


密封圈
丁腈橡胶
PTFE

714
715



灌充液
硅油
氟油
植物油
074
687
673

074
毛细管长度（标准长度）
1米
2米
4米
6米
8米
11米
1米～11米的特殊长度

755
757
759
760
761
762
764




特性（仅适用于带毛细管）
带PVC保护层的毛细管

775



　　 微型远传
选项
代码

选型举例 1）
远传密封装置
直接安装（无毛细管）

699


699
符合DIN 16288的接头
标称直径 　　　　　　　额定压力 　　　　　　过程接液部件
G 1A　　　　　　　　　 PN 60MPa　　　　　　 316 Ti不锈钢
G 1A　　　　　　　　　 PN 60MPa　　　　　　 哈氏合金C
G 1 1/2A　　　　　　　 PN 60MPa　　　　　　 316 Ti不锈钢
G 1 1/2A　　　　　　　 PN 60MPa　　　　　　 哈氏合金C


708
710
709
711

708
灌充液
硅油
氟油
植物油

074
687
673

074
　　　 注：1）选型举例：G 1A微型远传 订货号：/699/708/074
